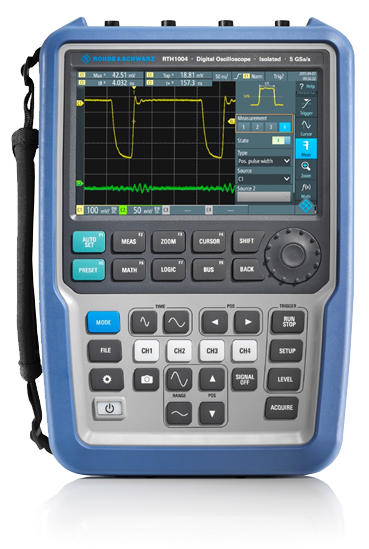

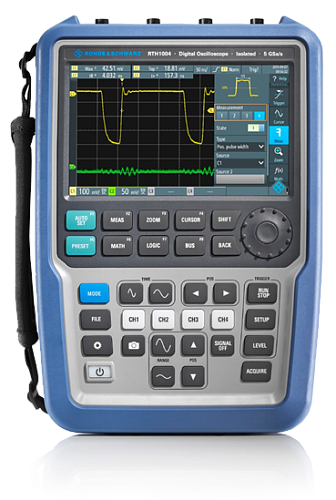

Присоединяйтесь!Осциллограф Rohde Schwarz RTH1004 PLUS представляет собой оптимальное решение для сервисного инженера, которое совмещает в себе производительность и точность лабораторного измерителя с мобильностью и защищенностью специализированных инструментов для работ в полевых условиях. Среди приборов компактного класса от R&S это изделие обладает наивысшей функциональностью – как представитель семейства Multi Domain, оно способно заменять собой целый парк разнотипных специализированных измерителей, востребованных в промышленном секторе, автосервисе и энергообеспечении: анализаторы спектра, гармоник, протоколов, смешанных сигналов, регистратор, частотомер и т.д. В варианте PLUS базовый прибор предлагается с набором предустановленных опций в комплекте с пластиковым кейсом-футляром по цене меньшей, чем стоимость таких компонентов по отдельности.
Rohde Schwarz RTH1004 PLUS обеспечивает такую же скорость сбора данных, как и "полноразмерные" лабораторные осциллографы. Частота дискретизации до 5 млрд. отсчетов/с, глубина памяти до 500 тыс. точек и увеличенное до 10 бит разрешение АЦП позволяет исследовать сложные сигналы значительной продолжительности, выполняя их захват на длинных временных промежутках с максимальной детализацией. Опция сегментирования повышает эффективность использования памяти за счет выборочной оцифровки только информативных элементов сигнала, а функция архива дает возможность быстро возвращаться к результатам предыдущих измерений для их анализа и сравнения, без потери текущих показаний. Опционально доступны дополнительные функции анализа смешанных сигналов, запуска и декодирования промышленных протоколов, анализа спектра, расширенные режимы синхронизации и т.д., что позволяет легко нарастить базовые возможности прибора.
Оптимизированный для полевого применения данный цифровой осциллограф соответствует всем требованиям, предъявляемым к инструментарию, который предназначен для использования в жестких условиях. Прочный пыле-влагозащищенный корпус по стандарту IP51 выдерживает падение с высоты человеческого роста. Интерфейсные разъемы при неиспользовании прикрыты заглушками. По классу электробезопасности эта модель соответствует максимальной категории – CAT IV 600 В, CAT III 1000 В, поэтому может использоваться без ограничений для выполнения любых измерительных работ на промышленном и электросиловом оборудовании.
R&S RTH1004 PLUS |
||
---|---|---|
Характеристика |
Значение |
|
Полоса пропускания |
200 МГц |
|
Количество каналов |
4 изолированных канала |
|
Регистрация |
||
Режим |
Обычный |
|
Пиковый детектор |
||
Усреднение (2...8192 осциллограмм) |
||
Высокое разрешение |
||
Огибающая |
||
Макс. дискретизация (реальное время) |
5 млрд отсчетов/с |
|
2,5 млрд отсчетов/с (2 активных канала) |
||
1,25 млрд отсчетов/с (4 активных канала) |
||
Вход |
||
Связь по входу |
открытый, закрытый |
|
Входной импеданс |
1 МОм ± 2 % || 12 пФ ± 2 пФ |
|
Максимальное входное напряжение |
CAT IV 300 Вскз , 424 Впик CAT IV 600 В, CAT III 1000 В с пробниками R&S® RT-ZI10 или R&S® RT-ZI11 |
|
Параметры горизонтальной системы |
||
Скорость захвата осциллограмм |
50000 осц./сек |
|
Интерполятор |
sin(x)/x |
|
Глубина записи |
≤20 мВ/дел |
|
1 канал: 500 К отсчетов (обычный), 250 К (пиковый детектор, усреднение, высокое разрешение, огибающая) |
||
2 канала: 250 К отсчетов (обычный), 125 К (пиковый детектор, усреднение, высокое разрешение, огибающая) |
||
3,4 канала: 125 К отсчетов (обычный), 62,5 К (пиковый детектор, усреднение, высокое разрешение, огибающая) |
||
≥50 мВ/дел |
||
125 К отсчетов (обычный), 62,5 К (пиковый детектор, усреднение, высокое разрешение, огибающая) |
||
Коэффициент развертки |
1 нс/дел ~ 500 с/дел |
|
Погрешность временной базы |
±10 ppm |
|
Задержка между каналами |
±100 нс |
|
Режимы |
Y-T, X-Y, zoom, FFT, самописец |
|
Параметры вертикальной системы |
||
Вертикальное разрешение |
9 бит 10 бит (ADC режим) |
|
Вертикальное отклонение |
2 мВ/дел ~ 100 В/дел |
|
Диапазон смещения |
±4 В (2 мВ/дел ~ 500 мВ/дел) ±200 В (1 В/дел ~ 20 В/дел) 0 В (≥40 В/дел) |
|
Низкочастотный предел |
≤8 Гц ( на входе BNC) |
|
Время нарастания |
≤1,75 нс |
|
Погрешность коэф. усиления |
±1,5% (>5 мВ/дел) ±2% (2 мВ/дел~5 мВ/дел) ±2,5% (2 мВ/дел) |
|
Погрешность смещения |
±0,1 дел ±1,5 мВ ±0,5%смещения |
|
Изоляция между каналами |
>40 дБ |
Измерения и анализ осциллограмм |
||
---|---|---|
Курсорные |
ручные (ΔV, ΔT, ΔV и ΔT, V-маркер), слежение, авто |
|
Автоматические |
33 типа автоматических измерений временные: период, частота, время нарастания, время спада, длительность положительного импульса, длительность отрицательного импульса, положительная и отрицательная скважность, задержка, фаза амплитудные: среднее, СКЗ, крест-фактор, стандартная девиация, минимум, максимум, размах, база, вершина, амплитуда, передний и задний выброс, AC, DC, AC+DC счетчик: количество положительных импульсов, количество отрицательных импульсов, количество нарастающих фронтов, количество спадающих фронтов мощность: активная мощность, полная мощность, реактивная мощность, коэффициент мощности |
|
Отображение |
4 измерения одновременно |
|
Частотомер (опция R&S ® RTH-K33) |
Разрядность |
7 разрядов (≥10 кГц); 6 разрядов (1 кГц...10 кГц); 4 разряда (100 Гц...1 кГц); 3 разряда (10 Гц...100 Гц) |
Количество каналов |
2 |
|
Источник |
аналоговые каналы |
|
Частотный диапазон |
10 Гц...220 МГц |
|
Статистика |
максимальное, минимальное, среднее |
|
Связь по входу |
AC |
|
Математические операции |
A+B, A-B, A*B, квадрат, абсолютное значение, инверсия, |
|
БПФ (FFT окна) |
прямоугольник, Hanning, Blackman, Hamming, плоская вершина (Flat Top) Размер: 64 К отсчетов или 8 К отсчетов Масштаб (X-ось): линейный, логарифмический |
|
Цифровой вольтметр |
Функции измерения: напряжение DC, ACскз, DC+ACскз Фиксация максимальных, минимальных, средних значений Источник: аналоговые каналы Разрешение: 3 разряда, 999 отсчетов Количество измерений: до 4 |
|
Тестирование по маске |
Годен / Не годен с выбором реакции на событие; Реакция на событие: звуковой сигнал, стоп, нет Источник: аналоговые каналы, математика Количество одновременных тестов - 5 |
|
Самописец |
Количество каналов регистратора - 4 |
|
Источник |
режим осциллографа: 4 осциллограммы одновременно режим вольтметра: 4 измерения режим частотомера (опция R&S ® RTH-K33): до 2-х измерений счетчика |
|
Временная развертка |
5 с/дел или 4 дня/дел |
|
Скорость измерения |
1/2/5 измерений /с |
|
Глубина записи |
2 М отсчетов /канал |
|
Декодирование |
I²C / SPI (опция R&S ® RTH-K1) RS-232 / UART / RS-422 / RS-485 (опция R&S® RTH-K2) CAN / LIN (опция R&S ® RTH-K3) CAN-FD (опция R&S ® RTH-K9) SENT (опция R&S ® RTH-K10) |
Система запуска |
||
---|---|---|
Диапазон уровня запуска |
Внутренний |
±4 делений от центра экрана |
Режим запуска |
Авто, обычный, одиночный |
|
Блокировка уровня запуска |
8 нс ~ 10 с; 1 ~ 1 000 000 000 событий |
|
Типы запуска |
стандартно: по фронту, по глитчу, по длительности, видео (PAL, NTSC, SECAM, PAL-M) |
|
опционально: видео (SDTV, HDTV), шаблон, логическое состояние, рант, скорость нарастания, окно, интервал, истечение времени, Data2clock, шаблон последовательных данных, сигналы последовательных шин I²C, SPI, UART / RS-232 / RS-422 / RS-485, CAN / LIN, CAN-FD, SENT |
||
Фронт |
условие запуска |
нарастающий, спадающий, нарастающий & спадающий |
Глитч |
условие запуска |
>, < |
полярность |
положительная, отрицательная, обе полярности |
|
диапазон установок |
200 пс ~ 5000 с |
|
Длительность импульса |
условие запуска |
>, <, внутри диапазона, вне диапазона |
полярность |
положительная, отрицательная |
|
диапазон установок |
200 пс ~ 5000 с |
|
Видеосигнал |
условие запуска |
выбор: строка, все строки, четный кадр, нечетный кадр, все кадры |
полярность |
положительная, отрицательная |
|
диапазон установок |
PAL, NTSC, SECAM, PAL-M SDTV, HDTV - опция R&S ® RTH-K19 |
|
Шаблон (опция R&S ® RTH-K19) |
событие запуска |
AND, NAND, OR, NOR |
временные условия |
>, <, =, ≠, внутри диапазона, вне диапазона |
|
временной диапазон |
800 пс ~ 5000 с |
|
Логическое состояние (опция R&S ® RTH-K19) |
событие запуска |
логическое состояние между двумя активными каналами (AND, NAND, OR, NOR) |
полярность |
положительная, отрицательная, обе полярности |
|
состояние канала |
высокий, низкий, не определен |
|
Рант (опция R&S ® RTH-K19) |
условие запуска |
>, <, внутри диапазона, вне диапазона, произвольная |
полярность |
положительная, отрицательная, обе полярности |
|
диапазон установок |
200 пс ~ 5000 с |
|
Скорость нарастания (опция R&S ® RTH-K19) |
условие запуска |
>, <, внутри диапазона, вне диапазона |
полярность |
положительная, отрицательная, обе полярности |
|
диапазон установок |
200 пс ~ 5000 с |
|
Окно (опция R&S ® RTH-K19) | условие запуска |
>, < |
диапазон установок |
200 пс ~ 5000 с |
|
Интервал (опция R&S ® RTH-K19) |
условие запуска |
>, <, внутри диапазона, вне диапазона |
полярность |
положительная, отрицательная |
|
диапазон установок |
200 пс ~ 5000 с |
|
Истечение времени TimeOut (опция R&S ® RTH-K19) |
условие запуска |
высокий, низкий, высокий & низкий |
диапазон установок |
200 пс ~ 5000 с |
|
Data2clock опция R&S ® RTH-K19) |
условие запуска |
время установки и время удержания между данными и тактовыми сигналами на двух каналах |
диапазон установок |
-124 нс ~ 124 нс с шагом 800 пс (относительно фронта тактового сигнала) |
|
Шаблон последовательных данных (опция R&S ® RTH-K19) |
разрядность |
32 бит |
уровень |
высокий H, низкий L, неопределенный X |
|
полярность |
положительная, отрицательная, обе полярности |
|
Скорость данных |
< 250 Мбит/с |
|
I²C запуск (опция R&S ® RTH-K1) |
Условие запуска |
старт, стоп, повторный старт, пропущенному ACK, адресу (7 бит или 10 бит), данным или адресу, данным и адресу |
Разрядность адреса |
7 бит, 10 бит |
|
Скорость |
до 3,4 Мбит/с |
|
Разрядность данных |
8 бит |
|
SPI запуск (опция R&S ® RTH-K1) |
Тип линии |
2-х, 3-х, 4-х проводная |
Условие |
начало фрейма, конец фрейма, MOSI, MISO |
|
Разрядность данных шаблона |
4 / 8 / 12 / 16 / 20 / 24 / 28 / 32 бит |
|
Выбор номера бита |
0 ~ 4095 |
|
Скорость |
до 50 Мбит/с |
|
RS-232 / UART / RS-422 / RS-485 запуск (опция R&S® RTH-K2) |
Условие запуска |
стартовый бит, начало пакета, данные, ошибка четности, ошибка конца пакета или данных, нарушение условия |
Скорость |
300 бит/с ~ 200 Мбит/c |
|
Разрядность |
5 бит ~ 9 бит |
|
CAN запуск (опции R&S ® RTH-K3) |
Тип сигнала |
CAN_H, CAN_L |
Условие запуска |
Начало фрейма, типу фрейма, идентификатору, идентификатору и данным, ошибке (все комбинации CRC ошибок, четности, формы, АСК) |
|
Скорость |
10 / 20 / 33.3 / 50 / 83.3 / 100 / 125 / 250 / 500 / 1000 кбит/с или пользовательская в диапазоне от 10 кбит/с до 1 Мбит/с |
|
Точки выборки |
10% ~ 95% |
|
Идентификатор |
Тип фрейма (данные, дистанционное управление или оба); тип идентификатора (11 бит или 29 бит); условие (>, <, =, ≠) |
|
Установка данных |
шаблон данных (до 8 бит); условие (>, <, =, ≠) |
|
CAN-FD запуск (опции R&S ® RTH-K9) |
Полярность |
CAN_H, CAN_L |
Стандарт |
ISO, non-ISO (Bosch) |
|
Условие запуска |
Начало фрейма, типу фрейма, идентификатору, идентификатору и данным, ошибке (все комбинации CRC ошибок, четности, stuff, формы, АСК) |
|
Скорость арбитраж |
10 / 20 / 33.3 / 50 / 83.3 / 100 / 125 / 250 / 500 / 1000 кбит/с или пользовательская в диапазоне от 10 кбит/с до 1 Мбит/с |
|
Скорость данные |
10 / 20 / 33.3 / 50 / 83.3 / 100 / 125 / 250 / 500 кбит/с; 1 / 1.5 / 2 / 4 / 6 / 8 / 10 / 12 / 14 / 15 Mбит/с или пользовательская в диапазоне от 10 кбит/с до 15 Мбит/с |
|
Точки выборки |
10% ~ 95% |
|
Идентификатор |
Тип фрейма (данные, дистанционное управление или оба); тип идентификатора (11 бит или 29 бит); условие (>, <, =, ≠) |
|
Установка данных |
шаблон данных (до 8 бит); условие (>, <, =, ≠) |
|
LIN запуск (опция R&S ® RTH-K10) |
Конфигурация шины |
1.3, 2.x или SAE J602; смешанная |
Условие запуска |
Синхросигнал, типу фрейма, идентификатору, идентификатору и данным, пробуждающему фрейму, ошибке (все комбинации CRC ошибок, четности, синхронизации поля) |
|
Скорость |
1.2 / 2.4 / 4.8 / 9.6 / 10.417 / 19.2 Кбит/с или пользовательская в диапазоне от 1 Кбит/с до 20 Кбит/с |
|
Полярность |
Активная верхняя или активная нижняя |
|
Идентификатор |
Диапазон (от 0d до 63d); условие (>, <, =, ≠) |
|
Установка данных |
шаблон данных (до 8 бит); условие (>, <, =, ≠) |
Логический анализатор (опция R&S® RTH-B1) |
||
---|---|---|
Вертикальная система |
Входные каналы |
8 логических каналов (D0~D7) |
Входной интерфейс |
100 кОм ± 2 % || 4 пФ |
|
Максимальная входная частота |
250 МГц |
|
Максимальное входное напряжение |
±40 Впик |
|
Минимальное входное напряжение |
500 мВп-п |
|
Конфигурация |
D0~D3, D4~D7 |
|
Пороговый уровень |
пользовательский: ±8 В (с шагом 25 мВ) предустановки: CMOS 5.0 В, CMOS 3.3 В, CMOS 2.5 В, TTL, ECL, PECL, LVPECL |
|
Точность установки порогового уровня |
±(100 мВ + 3% установ. значения) |
|
Горизонтальная система |
Сдвиг фаз |
±100 нс |
Регистрация |
Частота дискретизации |
1,25 Гвыб/с на канал |
Глубина записи |
125 К отсчетов на канал (≤20 мВ/дел) 62,5 К отсчетов на канал (≥50 мВ/дел) |
Система запуска |
||
---|---|---|
Диапазон уровня запуска |
Внутренний |
±4 делений от центра экрана |
Режим запуска |
Авто, обычный, одиночный |
|
Блокировка уровня запуска |
8 нс ~ 10 с; 1 ~ 1 000 000 000 событий |
|
Типы запуска |
стандартно: по фронту, по глитчу, по длительности |
|
опционально: шаблон, логическое состояние, интервал, истечение времени, Data2clock, шаблон последовательных данных, сигналы последовательных шин I²C, SPI, UART / RS-232 / RS-422 / RS-485, CAN / LIN, CAN-FD, SENT |
Архив и сегментированная память (опция R&S® RTH-K15) |
||||||
---|---|---|---|---|---|---|
Сегментированная память | Макс. длина записи на канал (режим выборка) |
Сегменты |
1 активный канал |
2 активных канала |
3 активных канала и Цифровые каналы |
Анализатор протоколов |
5000 |
10 К |
5 К |
2,5 К |
5,12 К |
||
1000 |
50 К |
25 К |
12,5 К |
25,6 К |
||
100 |
500 К |
250 К |
125 К |
256 К |
||
Общая память (на канал) |
|
50 М |
25 М |
12,5 М |
25,6 М |
|
Макс. длина записи на канал (пиковый детектор, усреднение, высокое разрешение, огибающая) |
5000 |
5 К |
2,5 К |
1,25 К |
5,12 К |
|
1000 |
25 К |
12,5 К |
6,25 К |
25,6 К |
||
100 |
250 К |
125 К |
62,5 К |
256 К |
||
|
25 М |
12,5 М |
6,25 М |
25,6 М |
||
Архив |
Разрешение временных меток |
1,6 пс |
||||
Воспроизведение |
Воспроизведение записанных осциллограмм Задание начального и конечного кадра Повтор воспроизведения |
Анализ спектров (опция R&S® RTH-K18) |
||
---|---|---|
Спектр |
Входные каналы |
аналоговые каналы |
Шкала (X ось) |
частота, линейный или логарифмический масштаб |
|
Шкала (Y ось) |
dBm, dBv. dBA |
|
Параметры |
центральная частота и полоса обзора (линейный масштаб по оси X) начальная и конечная частота (логарифмический масштаб по оси X) разрешение RBW, задание шкалы по оси Y |
|
Полоса обзора (Span) |
1 кГц...макс. полоса прибора |
|
Разрешение RBW |
span/10 ≥ RBW ≥ span/1000 |
|
Тип окна |
прямоугольник, Hanning, Blackman, Hamming, плоская вершина (Flat Top) |
|
Тип графика |
обычный, удержание максимального, удержание минимального, среднее |
|
Маркер |
Поиск пика |
порог, отклонение, расстояние |
Количество маркеров |
15 |
|
Значение |
абсолютное значение частоты и амплитудного уровня или значение частоты и амплитуды относительно опорного маркера |
|
Курсоры |
Значение |
абсолютные значения частоты и амплитудного уровня для курсоров 1 и 2 значение частоты и амплитуды для курсора 2 относительно курсора 1 |
Функция |
отслеживание, связь, установка |
Анализ гармоник (опция R&S® RTH-K34) |
||
---|---|---|
Гармоники |
Входные каналы |
аналоговые каналы |
Задаваемые параметры |
основная частота, масштаб |
|
Масштаб |
линейный (%) или логарифмический (dB) |
|
Основная частота |
10 Гц ... 1 кГц |
|
Порядок |
до 64 гармоники |
|
Статистика |
текущая, максимальная, минимальная |
|
Отображение |
Гистограмма |
до 64 гармоник на экран |
Гармоники |
все, четные, нечетные, нечетные и кратные 3, нечетные и некратные 3, пользовательские |
|
Измерение |
Сигнал |
основная частота, коэффициент гармоник относительно базовой частоты (THDF) или относительно СКЗ значения уровня (THDR) |
Гармоники |
среднеквадратическое значение амплитуды или амплитуда относительно амплитуды основного сигнала, фазовый угол относительного основного и частота |
Основные технические характеристики |
|
---|---|
Дисплей |
|
Тип дисплея |
диагональ 7", емкостной сенсорный |
Разрешение дисплея |
800 (по горизонтали) × 480 (по вертикали) точек |
Послесвечение |
50 мс ~ 10 с, бесконечно |
Выход для компенсации пробника |
|
Выходное напряжение (типичное) |
амплитуда 1 Вп-п |
Частота (типичное) |
Меандр 1 кГц |
Интерфейсы и выходы |
|
Интерфейсы |
USB Host 2.0, USB-device 2.0, LAN Встроенный модуль беспроводной сети с веб-интерфейс (штатно) |
Вход microSD карт |
поддержка карт SDHC от 4 Гб до 32 Гб |
Входы |
Входы осциллографа: 2 разъема BNC-типа Вход мультиметра: 2 разъема типа "банан" 4 мм |
Входы цифровых каналов (опция R&S ® RTH-B1) |
8 каналов (D7 ~ D0) |
Вход внешнего запуска |
используется вход мультиметра |
Разное |
|
Категория исполнения |
IP51 |
Рабочая температура |
0 °С...+50 °С c батарейным питанием 0 °С...+40 °С c сетевым адаптером |
Категория электробезопасности |
CAT IV 600 В, CAT III 1000 В (свыше 2000 м над уровнем моря) CAT III 600 В, CAT II 1000 В (свыше 3000 м над уровнем моря) |
Питание |
|
Сетевой адаптер |
вход: 100 ~ 240 В. AC, 50/60 Гц, 1,5 А выход: +15 В DC, 4 А |
Батарея |
Литий-ионный аккумулятор (Li-ion) 72 Втч Время работы / заряда - 4 ч/ 4 ч Напряжение 11,25 В DC |
Массо-габаритные параметры |
|
Габаритные размеры |
201 мм × 293 мм × 74 мм (Ш*В*Г) |
Вес |
Около 2,4 кг |
Компания ЕЦНК занимается продажей современного оборудования для осуществления контроля качества выпускаемых изделий на производстве. На сайте ECNK.ru вы можете купить Портативный осциллограф Rohde Schwarz RTH1004 PLUS, 4 канала, 200 МГц, изолированные входы, беспроводной доступ по самой оптимальной цене в Кургане.
Мы предлагаем различные способы доставки: самовывоз, курьером или до терминала “Деловых линий” в вашем городе. Наш адрес: ул. К. Мяготина 124а, 1-й этаж, вход с торца здания, оф. 7. Режим работы: Пн.-Пт. с 9:00 до 18:00.
Для того, чтобы заказать доставку по Кургану:
Кроме того, вы можете заказать бесплатную консультацию специалиста. Оставьте заявку, укажите ФИО, номер телефона и адрес электронной почты.
